TM 9-2350-311-34-1
7-16 RECTIFIER (M109A4/M109A5) — CONTINUED

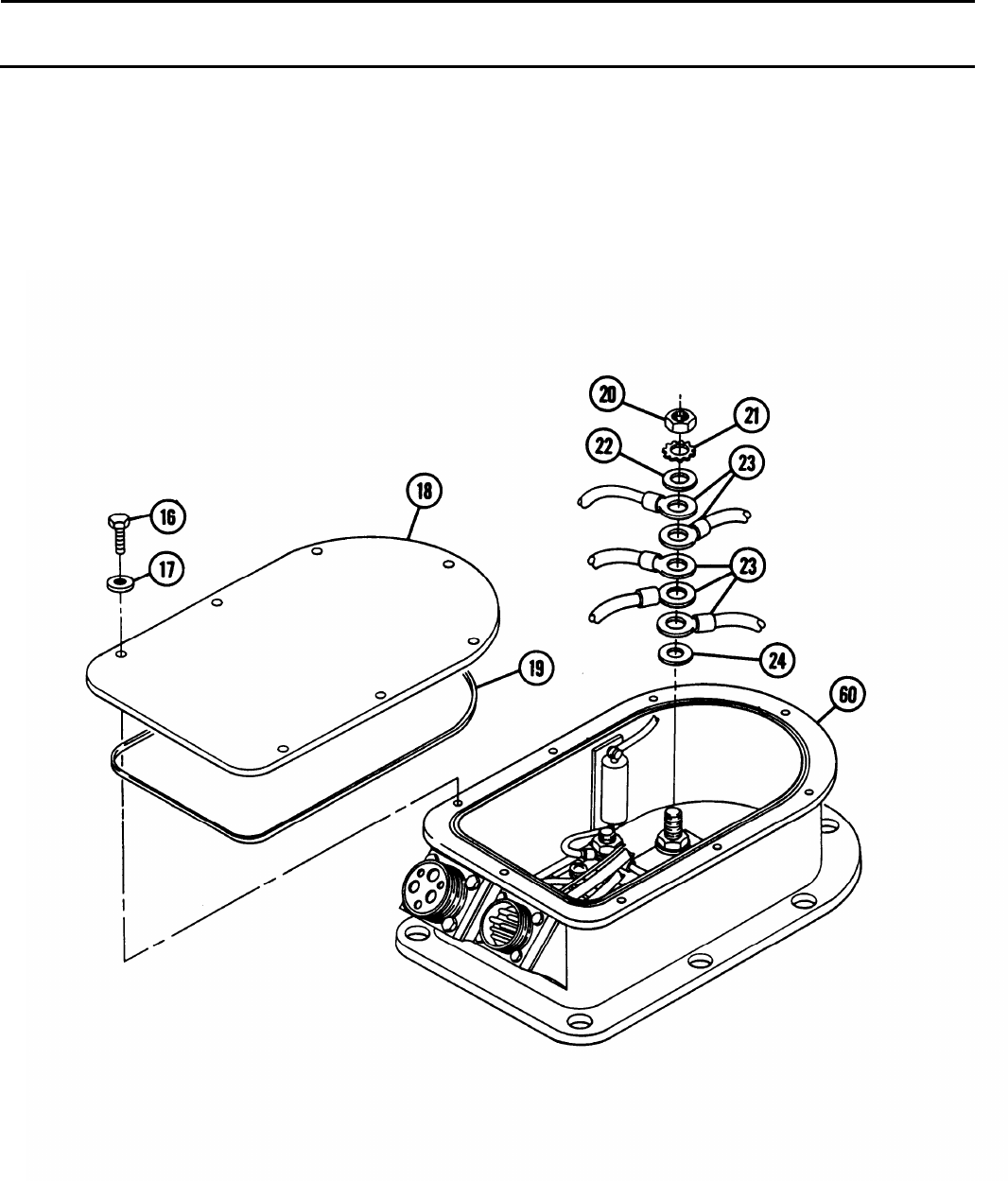

c. Assembly — Continued
21 Connect two wire leads (23) to two connectors (14 and 15).
22 Install flat washer (22), five leads (23), flat washer (22), new Iockwasher (21 ), and nut (20) to screw (60).
23 Install new preformed packing (19), cover (18), eight flat washers (17), and eight screws (16).
7-100
